El escenario es familiar en cualquier planta de generación de energía, plataforma en el Golfo o hangar de mantenimiento aeroespacial: durante una revisión rutinaria, el inspector detecta una indicación en la etapa de compresión de una turbina.La pregunta inmediata del gerente de planta si el equipo puede seguir operando de forma segura.
Tomar la decisión de sacar un activo crítico de operación basándose en imágenes bidimensionales planas o estimaciones visuales es un riesgo operativo inaceptable. Aprobar su funcionamiento con un defecto subestimado puede resultar en una falla catastrófica; detenerlo por una indicación superficial significa pérdidas millonarias en paradas no programadas. Aquí es donde la Inspección Visual Remota (RVI) con Medición 3D, impulsada por videoscopios industriales de alta gama como la serie IPLEX de Evident Scientific, transforma un diagnóstico subjetivo en una certeza técnica cuantificable.
¿Qué es la inspección visual remota?
La inspección visual remota, también conocida por sus siglas en inglés RVI, es una técnica de ensayo no destructivo (END) que usa el apoyo visual para inspeccionar áreas en infraestructuras, cuya distancia es muy peligrosa, remota o inaccesible para una inspección visual directa. Las tecnologías RVI integran cámaras, boroscopios, videoscopios y fibroscopios operados a distancia.
¿Qué es la medición 3D en RVI?
La medición 3D en la Inspección Visual Remota (RVI), es una tecnología avanzada que permite cuantificar defectos, grietas y corrosión en áreas de difícil acceso mediante el uso de videoscopios industriales.
Esta tecnología supera las limitaciones de la inspección visual tradicional al proporcionar profundidad y modelos espaciales de los objetos inspeccionados.
De la imagen plana a la decisión fundamentada en NDT
Históricamente, el uso de un videoscopio industrial se limitaba a confirmar la presencia de un defecto. Hoy, las demandas del mantenimiento predictivo NDT requieren ir un paso más allá. La evolución tecnológica del IPLEX permite capturar y analizar la topografía exacta de un defecto dentro de un motor o turbina sin necesidad de desmontarlo. Al mapear el daño, el equipo de mantenimiento obtiene la profundidad, longitud y área exactas de una grieta o impacto por objeto extraño
Para los clústeres aeroespaciales en todo el país o las refinerías de PEMEX, esta capacidad de análisis in situ representa la diferencia entre programar un reemplazo de componentes en el próximo paro mayor o detener la producción inmediatamente.
Puntos 3D en el IPLEX
La clave reside en el modelado de superficie estereoscópica. El videoscopio IPLEX utiliza lentes estéreo que capturan dos imágenes simultáneas desde ángulos ligeramente diferentes. El procesador del equipo analiza la disparidad entre los píxeles para calcular la distancia exacta hasta el objetivo mediante triangulación óptica.
A partir de estos cálculos matemáticos, el software genera una nube de puntos 3D, donde cada punto contiene coordenadas espaciales precisas (X, Y, Z). Este nivel de detalle permite a los inspectores rotar el modelo tridimensional en la pantalla, visualizar el perfil de una abolladura transversalmente e identificar el punto más profundo de la erosión en los álabes. Garantiza que los datos recolectados cumplan con los estrictos criterios de aceptación y rechazo de los manuales del fabricante (OEM) y códigos como API 570 o ASME.

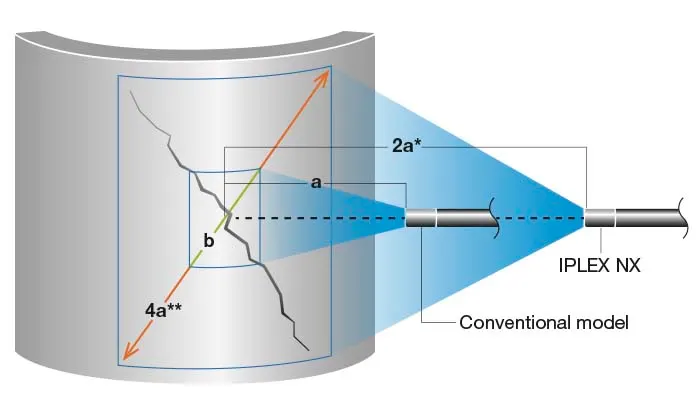

Impacto Operativo de la Medición 3D
Capacidad Técnica
Inspección Visual Tradicional (2D)
Inspección RVI con Medición 3D (Serie IPLEX)
Impacto en la Industria Mexicana
Estimación basada en referencias visuales sin confirmación de relieve.
Mapeo topográfico exacto mediante nube de puntos 3D.
Permite a los ingenieros justificar técnicamente la extensión de la vida útil de un activo.
Superficies Complejas
Alta probabilidad de error en álabes de turbina por curvaturas.
El modelado estereoscópico se adapta a geometrías complejas punto a punto.
Reduce los tiempos de inactividad por falsos positivos en sectores críticos.
Auditoría y Validación
Dependiente de la experiencia del inspector y su percepción.
Validación visual del perfil transversal; mapas de color exportables.
Estandariza la calidad ante auditorías de cumplimiento normativo.
¿Qué videoscopio de la serie IPLEX debería elegir según mi entorno de trabajo y precisión requerida?
IPLEX NX: Es el videoscopio de gama alta diseñado específicamente para ofrecer las mediciones más precisas mediante modelado 3D y una pantalla táctil de alta resolución.
IPLEX GX / GT: Unidades versátiles con sondas intercambiables que soportan kits de medición estereoscópica para diagnósticos rápidos en campo.
¿En qué sectores industriales se utiliza principalmente la medición 3D por videoscopio?
Inspección de Turbinas y Motores: Medición de pérdida de material en álabes o grietas por fatiga.
Tuberías y Soldaduras: Evaluación de la profundidad de la corrosión y zonas afectadas térmicamente (HAZ).
Control de Calidad Industrial: Verificación de dimensiones internas en componentes críticos sin necesidad de desmontaje.
¿Cómo garantiza el software 3DAssist la integridad de los datos en una inspección crítica?
Precisión: Elimina la "estimación ocular" mediante herramientas digitales.
Confianza: El software 3DAssist confirma visualmente si el punto de medición es fiable.
Productividad: Reduce el tiempo de inspección al facilitar la selección de puntos de interés en modelos 3D interactivos.
Respaldo Normativo
de la Medición 3D en RVI
La adopción de tecnología de nube de puntos 3D no solo responde a una necesidad operativa, sino a un estricto cumplimiento regulatorio. En el entorno industrial mexicano e internacional, la validación de un activo requiere evidencia trazable que elimine la subjetividad del inspector. El uso de videoscopios avanzados como la serie IPLEX asegura el cumplimiento en auditorías de las siguientes normativas clave:
Normativas Nacionales (México)
NOM-020-STPS-2011: Regula el funcionamiento y condiciones de seguridad de recipientes sujetos a presión y calderas. La medición 3D permite generar reportes exactos sobre el adelgazamiento de paredes y evaluación de soldaduras, facilitando los dictámenes de las Unidades de Verificación.
NOM-009-ASEA-2017: Vital para el sector Oil & Gas, esta norma exige la administración de la integridad de ductos de recolección y transporte. El mapeo estereoscópico cumple con el requisito de localizar, identificar y dimensionar con precisión las indicaciones y defectos internos.
Estándares Internacionales
ASME BPVC Sección V, Artículo 9: El código de referencia global para exámenes visuales (VT). Los equipos con resolución HD y medición 3D superan los requisitos de agudeza visual y capacidad de dimensionamiento exigidos por este código.
API 510 y API 570: Códigos de inspección para recipientes a presión y sistemas de tuberías en servicio. La capacidad de perfilar la profundidad exacta de la corrosión por picaduras es esencial para calcular la velocidad de corrosión y la vida remanente del equipo, pilares de estas normativas.
Criterios OEM y Sector Aeroespacial: Para la inspección de turbinas o motores de aviación, los manuales del fabricante (OEM) exigen tolerancias cero. La medición 3D es el único método RVI que garantiza mediciones de impactos por objetos extraños (FOD) o grietas en bordes de ataque.
Preguntas frecuentes
FAQs
Sobre Medición 3D en Videoscopía
Es una técnica de ensayo no destructivo que utiliza videoscopios equipados con lentes estéreo y software avanzado para capturar imágenes de áreas inaccesibles y generar un modelo tridimensional de la superficie. Esto permite medir con precisión la longitud, profundidad y área de defectos.
Funciona mediante un par de lentes en la punta del videoscopio que capturan dos imágenes del mismo objetivo desde distintos ángulos. El software utiliza principios de triangulación para calcular la distancia a cada píxel, creando un mapa de relieve exacto.
La diferencia principal radica en la medición del defecto. La videoscopía 2D tradicional se limita a la detección cualitativa de anomalías. En contraste, la medición 3D estereoscópica captura datos espaciales y genera un perfil topográfico que permite a los inspectores cuantificar con exactitud la profundidad, el área y la severidad del daño, eliminando la estimación humana en el diagnóstico.
Decisiones Seguras Basadas en Datos Confiables
La evolución de la videoscopía industrial exige dejar atrás las suposiciones. Contar con un perfil en 3D del estado real de tus componentes críticos te otorga el control sobre tus programas de mantenimiento y te protege contra paradas catastróficas. En ZION NDT contamos con la experiencia técnica para integrar la serie IPLEX en tus procesos operativos.
Contacta a un especialista de ZION NDT hoy mismo o solicita una demostración en sitio para evaluar cómo la medición 3D puede optimizar tu presupuesto de mantenimiento.
3er Simposio Aeroespacial: Certidumbre Visual con IPLEX
En la inspección de componentes críticos, las suposiciones son el mayor riesgo operativo. Este simposio técnico está diseñado para que gerentes MRO y responsables de integridad estructural den el salto de la observación básica a la cuantificación precisa.
Es el momento de tomar el control total de tus programas de mantenimiento mediante el poder de la medición 3D aplicada.
Lo que transformarás en este foro:
Adiós a la incertidumbre: Aprende cómo el perfilado 3D de la serie IPLEX ofrece un diagnóstico exacto del estado real de tus componentes, eliminando errores de interpretación.
Optimización: Descubre cómo una detección temprana y precisa mediante videoscopía de alta gama previene paradas catastróficas y optimiza tu presupuesto anual.
Experiencia Táctica: No solo verás el equipo; operarás la tecnología IPLEX bajo la guía de los especialistas, resolviendo dudas sobre tus componentes específicos.
Eficiencia Logística: Reduce tus tiempos de inspección y agiliza las ventanas de mantenimiento mediante flujos de trabajo digitales y reportes automatizados.
