En la industria ferroviaria, la integridad estructural no es negociable. El cuerpo central de los ejes (axle center) es una de las zonas más críticas, sometida a ciclos constantes de carga y descarga que pueden derivar en grietas por fatiga. Tradicionalmente, inspeccionar estas zonas implicaba un proceso costoso y lento: retirar recubrimientos protectores o pintura para permitir técnicas como partículas magnéticas o líquidos penetrantes.
En ZION NDT, entendemos que cada hora que un vagón pasa en el taller representa una pérdida de competitividad. Por ello, la implementación de las Corrientes Eddy (ECT) se presenta como el estándar moderno, permitiendo una detección adecuada sin necesidad de dañar o retirar la capa de pintura, garantizando la continuidad operativa de las flotas en México y el mundo.
¿Cómo funcionan las Corrientes Eddy
en la superficie del eje?

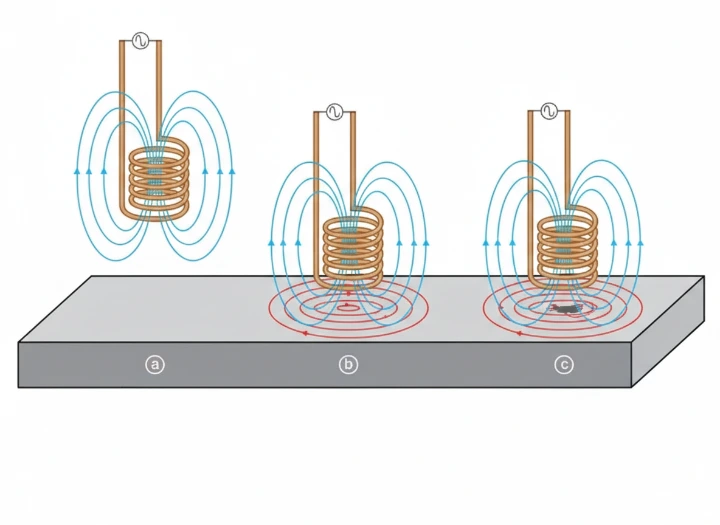

La técnica de Corrientes Eddy se basa en el principio de inducción electromagnética. Una bobina excitada con corriente alterna genera un campo magnético que, al acercarse al eje conductor (acero), induce corrientes circulares (Foucault).
Cuando existe una discontinuidad, como una grieta por fatiga, el flujo de estas corrientes se interrumpe, alterando la impedancia de la bobina. Esta variación es captada por el equipo y traducida en una señal visual. Lo revolucionario de los sistemas que integramos en ZION NDT es su capacidad de atravesar recubrimientos no conductores (pintura o grasa) de varios milímetros de espesor, manteniendo una sensibilidad excepcional para hallar defectos subsuperficiales.
Aplicaciones
La inspección manual puede ser errática. Por ello, recomendamos el uso de la sonda de bobina. Este dispositivo mantiene un acoplamiento constante y una distancia (lift-off) controlada respecto a la superficie del eje.
En el sector logístico del Bajío: Donde el movimiento de carga automotriz es incesante, reducir el tiempo de inspección de 4 horas a 30 minutos por eje mediante el uso de sondas especializadas cambia drásticamente el flujo del taller.
Mantenimiento preventivo ferroviario: Permite realizar escaneos rápidos en el axle center durante revisiones de rutina, sin esperar a que el eje sea enviado a una limpieza profunda.
Cumplimiento de Normativas Internacionales
Nuestras soluciones están diseñadas para ayudar a los inspectores a cumplir con los estándares más rigurosos, tales como:

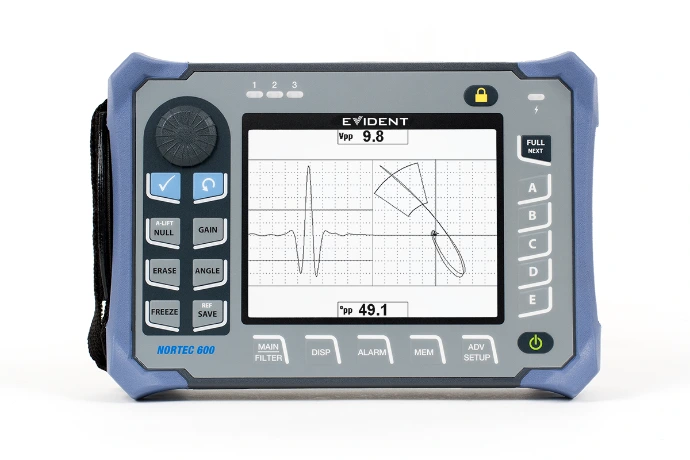

Nortec 600
El Nortec® 600 de Evident combina circuitos digitales avanzados y detección de fallas en una unidad portátil y resistente, destacando su pantalla VGA de alta visibilidad que garantiza señales nítidas bajo cualquier iluminación.
¿Por qué las Corrientes Eddy
supera a los métodos tradicionales?
El verdadero diferenciador técnico radica en la gestión del lift-off y la frecuencia de operación. Mientras que el ultrasonido convencional requiere un acoplante líquido y el decapado total, las corrientes Eddy de ZION NDT utiliza algoritmos de compensación de señal. Esto significa que el equipo puede distinguir entre el ruido provocado por el espesor de la pintura y la señal real de una grieta incipiente.
Para un Ingeniero de Integridad, esto se traduce en datos puros: podemos detectar grietas de apenas unas micras de profundidad antes de que se conviertan en fallos catastróficos, todo esto mientras el eje conserva su protección anticorrosiva intacta.
Variable | Partículas Magnéticas MT | Ultrasonido UT | Corrientes Eddy ECT |
Preparación de Superficie | Requiere decapado total (limpieza química/mecánica). | Requiere limpieza y acoplante. | Mínima (inspeccionar sobre pintura/grasa). |
Tiempo de Inspección | Alto (limpieza + aplicación + limpieza post). | Medio. | Muy Bajo (escaneo rápido). |
Sensibilidad a Grietas | Solo superficiales. | Excelente para defectos internos. | Excelente para grietas por fatiga superficiales. |
Costo Operativo | Alto (consumibles y mano de obra). | Medio (requiere personal muy capacitado). | Bajo (sin consumibles, alta velocidad). |
No se trata de sustituir el Ultrasonido, sino de complementarlo. Recomendamos usar las Corrientes Eddy como primera línea de defensa en el mantenimiento preventivo para filtrar ejes sanos de sospechosos de forma masiva, dejando el UT para la caracterización de defectos internos profundos.
Preguntas Frecuentes (FAQs)
1. ¿Realmente puede detectar grietas a través de 2mm de pintura? Sí. Los equipos de ZION NDT están calibrados para compensar el efecto de lift-off provocado por recubrimientos no conductores, manteniendo la sensibilidad necesaria para hallar fatiga en el acero base.
2. ¿Qué pasa si el eje tiene mucha grasa o suciedad? A diferencia de los líquidos penetrantes, el ECT no requiere una superficie estéril. Siempre que la sonda pueda desplazarse físicamente de forma estable, la suciedad no conductora no afecta la detección.
3. ¿Es necesario que el inspector sea Nivel III para operar estos equipos? Si bien la interpretación final de datos complejos requiere certificación, el software intuitivo facilita escaneos nivel II mediante alarmas configurables. Para dominar la interpretación de datos complejos, aproveche la experiencia técnica de nuestros Cursos de Pruebas No Destructivas y potencie su carrera.
4. ¿Cómo afecta la curvatura del eje a la lectura? Nuestras sondas de rueda y palpadores flexibles están diseñados ergonómicamente para adaptarse a la geometría cilíndrica del cuerpo central del eje, asegurando un contacto uniforme.
5. ¿Qué durabilidad tienen estos equipos en ambientes industriales como el norte de México? Nuestros equipos cuentan con certificaciones IP65/IP67, lo que significa que están protegidos contra el polvo fino del desierto y la humedad extrema, garantizando que la inversión de ZION NDT rinda por años.
La inspección de ejes ferroviarios está evolucionando. Dejar atrás el decapado de pintura no es solo un ahorro de químicos y tiempo; es una decisión estratégica que prolonga la vida útil de los activos y garantiza la seguridad de las vías. En ZION NDT, nos posicionamos como su aliado para integrar estas tecnologías de vanguardia en sus protocolos de mantenimiento.
¿Desea ver cómo las Corrientes Eddy pueden transformar sus tiempos de entrega? En ZION NDT ofrecemos asesoría técnica personalizada y demostraciones en campo para que compruebe la precisión de nuestros equipos en sus propias instalaciones.
